سینی کابل Cable Tray

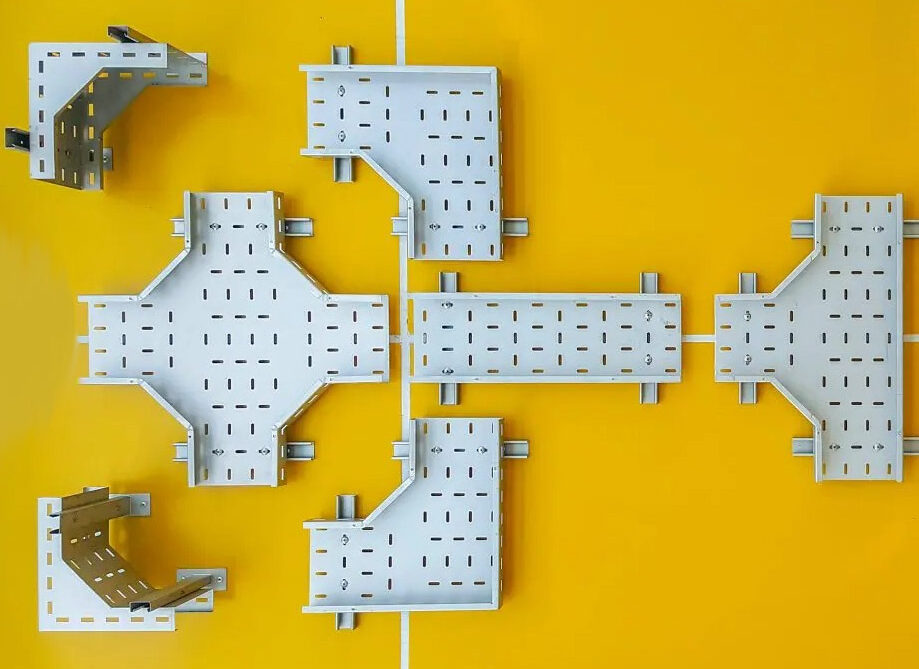

نام انگلیسی سینی کابل "Perforated Cable Tray" یا "Cable Tray" است. این سیستم به عنوان بستری برای پشتیبانی، نصب و محافظت از کابل‌ها، هادی‌های توزیع برق، محصولات عایقی و کابل‌های سیگنال‌های ارتباطی طراحی شده است.

سینی کابل به شکل یک محفظه مستطیلی با سوراخ‌هایی در بدنه طراحی شده است. وظیفه آن تثبیت انواع مختلف هادی‌ها است. در حال حاضر، ساختمان‌ها، آپارتمان‌ها، کارخانه‌ها و غیره اغلب به سیستم‌های جعبه کابل مجهز می‌شوند. به لطف این سیستم، فرآیند نصب، جداسازی و جایگزینی نیز آسان‌تر می‌گردد.

شرکت ژیکاسه الکتریک تولید کننده سینی کابل از جنس گالوانیزه گرم و استنلس استیل ۳۰۴ و ۳۱۶ می باشد. نقشه های ساخت و ابعاد و اندازه های سینی کابل در ادامه آمده است.

ابعاد استاندارد سینی کابل

عرض‌های استاندارد سینی کابل (حرف W در نقشه های پیوست) معمولاً در بازه ۵ سانتی‌متر تا ۱۰۰ سانتی‌متر و حتی بیشتر یافت می‌شوند. برخی از عرض‌های رایج عبارتند از:

۵، ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۳۵، ۴۰، ۴۵، ۵۰، ۵۵، ۶۰، ۷۰، ۸۰ و ۱۰۰ سانتی‌متر.

همچنین، در برخی موارد، سینی کابل‌ها با ابعاد سفارشی و خارج از اندازه‌های استاندارد نیز تولید می‌شوند.

برای انتخاب عرض مناسب سینی کابل، عوامل زیر باید در نظر گرفته شوند:

تعداد کابل‌ها: هرچه تعداد کابل‌ها بیشتر باشد، به عرض بیشتری نیاز است.
قطر کابل‌ها: کابل‌های با قطر بیشتر فضای بیشتری را اشغال می‌کنند.
فضای موجود: محدودیت‌های فضایی محل نصب نیز در انتخاب عرض سینی کابل مؤثر است.
امکان توسعه آینده: در نظر گرفتن فضایی برای کابل‌کشی‌های احتمالی در آینده نیز مهم است.

ارتفاع سینی کابل (حرف H در نقشه های پیوست) میتواند ۴ ، ۵ ، ۶، ۸، ۱۰ یا ۱۵ سانتی متر باشد. اما ۱۰ سانتی متر اصولی تر و بهتر است.

ضخامت ورق سینی کابل متغیر است و بسته به نوع کاربرد، میزان بار وارده و عرض سینی تعیین می‌شود. به طور کلی، ضخامت‌های استاندارد ورق سینی کابل از ۰.۵ میلی‌متر تا ۲.۵ میلی‌متر متغیر است.

برخی از ضخامت‌های رایج و استاندارد عبارتند از:

۱، ۱.۲۵، ۱.۵، ۲، ۲.۵ میلی متر

نکات مهم:

هرچه ضخامت ورق بیشتر باشد، سینی کابل تحمل وزن بیشتری خواهد داشت.
معمولاً سینی کابل‌های با عرض کمتر از ورق‌های نازک‌تری ساخته می‌شوند.
در پروژه‌های بزرگ و صنعتی با کابل‌های قطور و سنگین، از سینی کابل با ضخامت‌های بالاتر استفاده می‌شود.
در برخی موارد، برای کاهش قیمت تمام شده، از ورق‌های با ضخامت کمتر از ۱ میلی‌متر (مثلاً ۰.۵ یا ۰.۷ میلی‌متر) استفاده می‌شود که ممکن است دوام کافی برای تحمل وزن کابل‌ها را نداشته باشند.

برای آشنایی با موارد فنی دقیق تر و کاملتر شامل استانداردها، متریال ها، ابعاد و اندازه های استاندارد، پوشش گالوانیزه و ساپورت سینی کابل و سایر موارد به بخش آموزش قسمت سینی کابل مراجعه کنید.

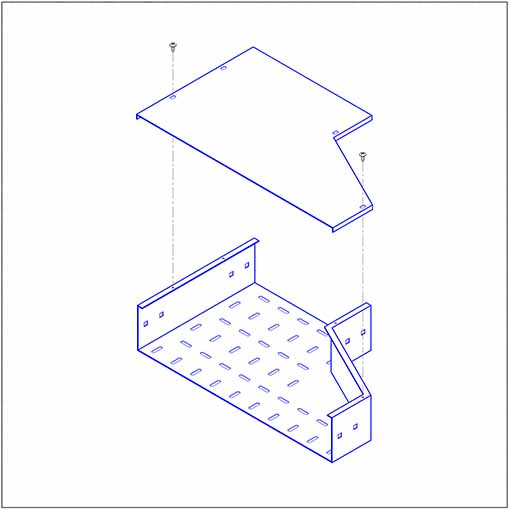

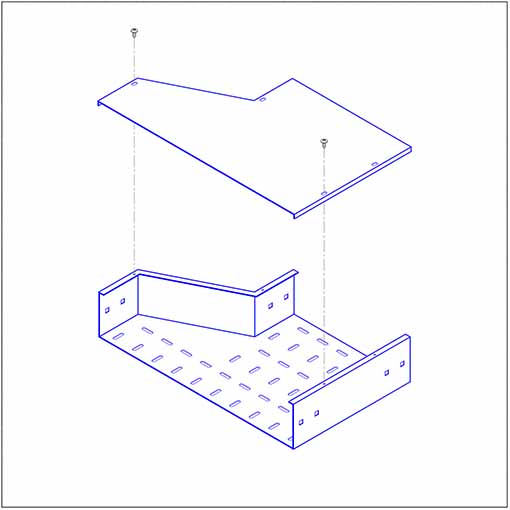

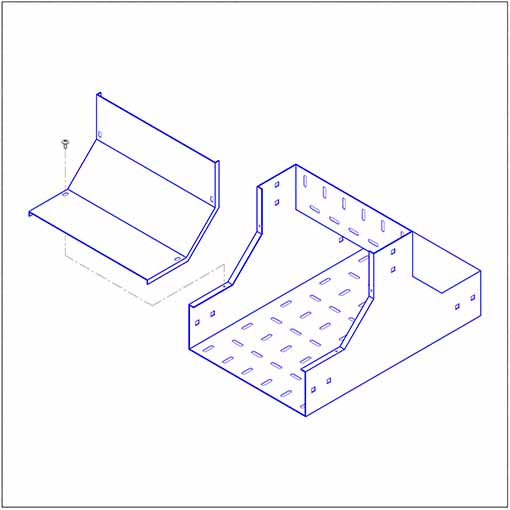

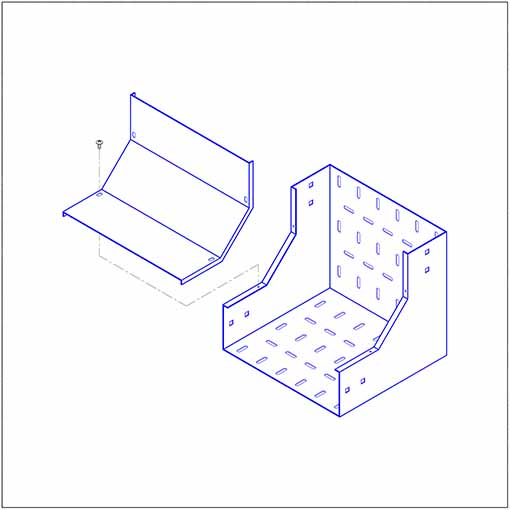

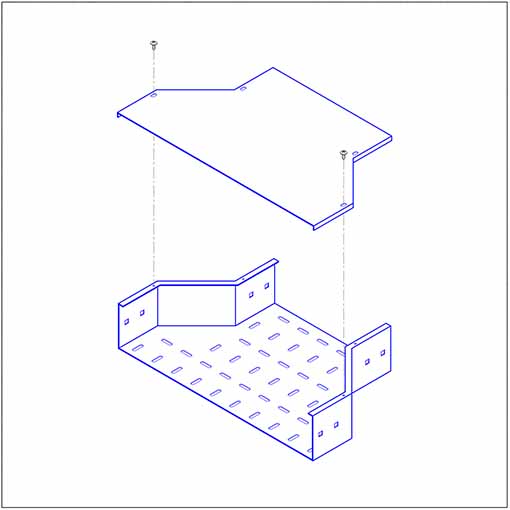

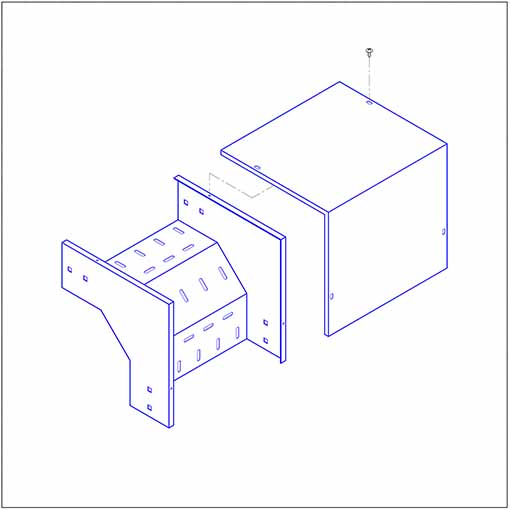

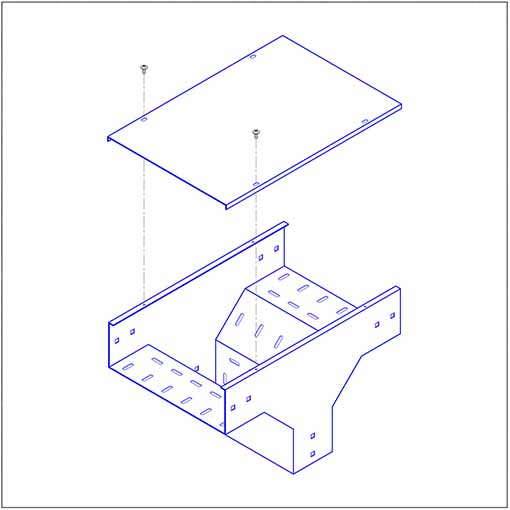

با کلیک بر روی هر تصویر، نقشه ایزومتریک سینی کابل مربوطه را مشاهده کنید.
