شارژ کنترلر خورشیدی
(مطالب مندرج در این صفحه و سایر مطالب در بخش آموزش به طور کاملتر قید شده است)

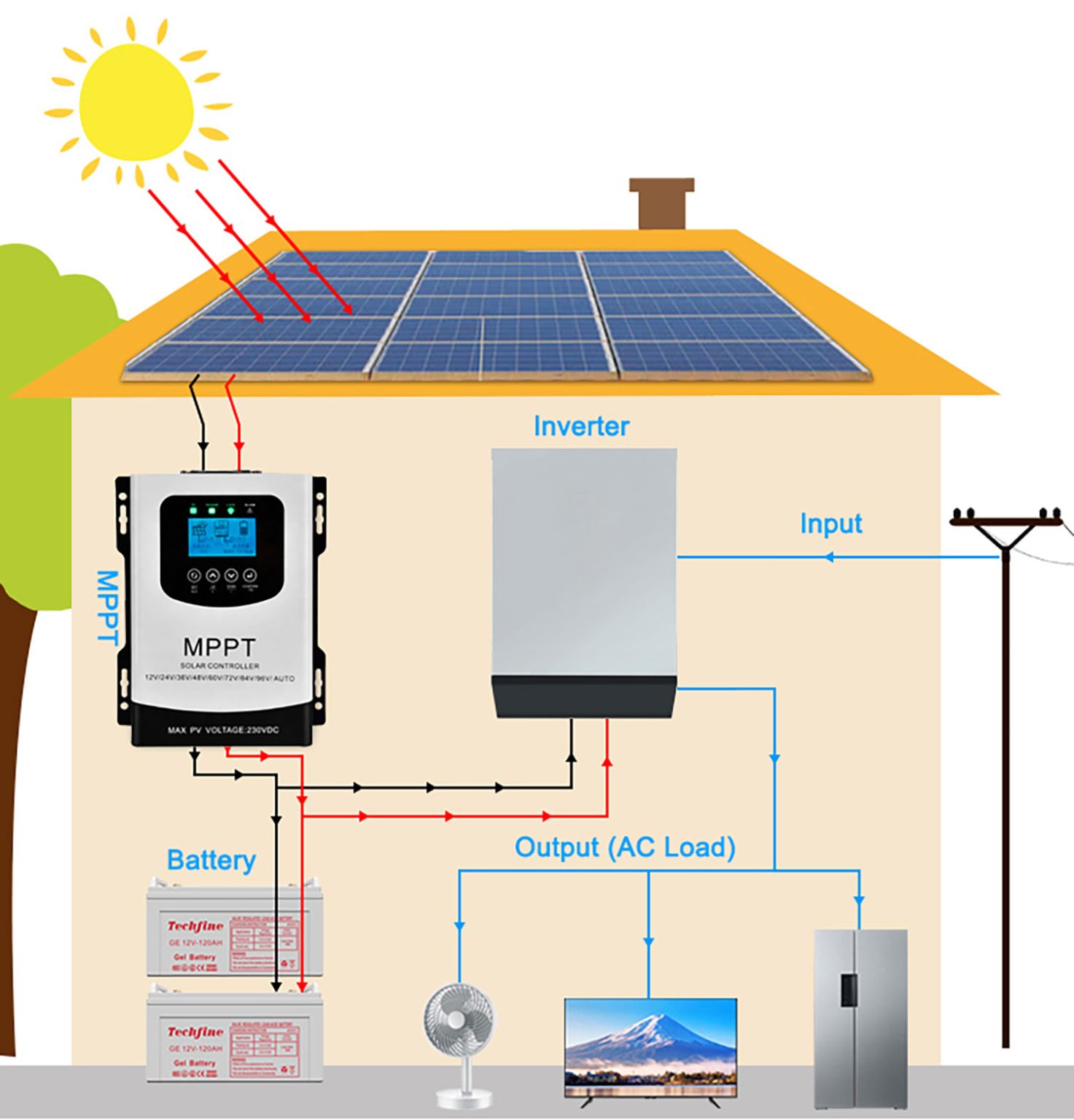

شارژ کنترلر (Solar Charge Controller) یک دستگاه الکترونیکی حیاتی در سیستم‌های برق خورشیدی مستقل از شبکه (Off-Grid) و برخی سیستم‌های هیبریدی است. وظیفه اصلی آن تنظیم ولتاژ و جریان خروجی از پنل‌های خورشیدی به منظور شارژ ایمن و بهینه باتری‌ها و همچنین محافظت از باتری‌ها در برابر شارژ بیش از حد و تخلیه عمیق است.
بدون شارژ کنترلر، اتصال مستقیم پنل‌های خورشیدی به باتری‌ها می‌تواند منجر به آسیب دیدن باتری‌ها، کاهش طول عمر آن‌ها و حتی خطرات ایمنی شود.
انواع شارژ کنترلر:
به طور کلی، دو نوع اصلی شارژ کنترلر خورشیدی وجود دارد:
- شارژ کنترلر PWM (Pulse Width Modulation):
- نحوه عملکرد: این نوع شارژ کنترلر با استفاده از یک سوئیچ الکترونیکی، اتصال بین پنل خورشیدی و باتری را به صورت پالس‌های سریع قطع و وصل می‌کند. با تنظیم پهنای این پالس‌ها (مدولاسیون عرض پالس)، میزان جریان شارژ باتری کنترل می‌شود. هرچه باتری به شارژ کامل نزدیک‌تر شود، پهنای پالس‌ها کاهش یافته و جریان شارژ کم می‌شود.
- مزایا: ساده، ارزان‌تر، بادوام و مناسب برای سیستم‌های کوچک با ولتاژ پنل نزدیک به ولتاژ باتری.
- معایب: راندمان پایین‌تر نسبت به MPPT، اتلاف توان در صورت اختلاف زیاد بین ولتاژ پنل و باتری.
- شارژ کنترلر MPPT (Maximum Power Point Tracking):
- نحوه عملکرد: این نوع شارژ کنترلر با استفاده از یک الگوریتم پیچیده، به طور مداوم نقطه حداکثر توان (MPP) پنل‌های خورشیدی را ردیابی می‌کند. MPP ولتاژ و جریانی است که در آن پنل بیشترین توان را تولید می‌کند. MPPT سپس ولتاژ بالای پنل را به ولتاژ پایین‌تر مورد نیاز برای شارژ باتری تبدیل می‌کند، در حالی که جریان را افزایش می‌دهد. این فرآیند باعث می‌شود تا حداکثر توان تولیدی پنل به باتری منتقل شود.
- مزایا: راندمان بسیار بالاتر نسبت به PWM (تا ۳۰% افزایش راندمان)، امکان استفاده از پنل‌هایی با ولتاژ بالاتر از ولتاژ باتری، مناسب برای سیستم‌های بزرگ و مناطقی با تابش خورشید متغیر.
- معایب: پیچیده‌تر و گران‌تر از PWM.
پارامترهای فنی تاثیرگذار در انتخاب شارژ کنترلر:
- ولتاژ سیستم (System Voltage): ولتاژ نامی باتری‌های سیستم (معمولاً 12V، 24V یا 48V). شارژ کنترلر باید با ولتاژ سیستم سازگار باشد. برخی از شارژ کنترلرها قابلیت تشخیص خودکار ولتاژ سیستم را دارند.
- حداکثر جریان شارژ (Maximum Charge Current): حداکثر جریانی که شارژ کنترلر می‌تواند به باتری‌ها منتقل کند. این پارامتر باید با حداکثر جریان خروجی پنل‌های خورشیدی و ظرفیت باتری‌ها متناسب باشد. برای محاسبه حداقل جریان شارژ مورد نیاز، معمولاً حداکثر جریان اتصال کوتاه (Isc) آرایه خورشیدی در عدد ۱.۲۵ ضرب می‌شود.
- حداکثر ولتاژ ورودی پنل خورشیدی (Maximum PV Open Circuit Voltage – Voc): حداکثر ولتاژ مدار باز پنل‌های خورشیدی که شارژ کنترلر می‌تواند تحمل کند. این مقدار باید از بالاترین ولتاژ Voc آرایه خورشیدی در سردترین شرایط (که ولتاژ Voc در آن حداکثر است) بیشتر باشد.
- حداکثر توان آرایه خورشیدی (Maximum PV Array Power): حداکثر توان پنل‌های خورشیدی که می‌توان به شارژ کنترلر متصل کرد. این مقدار باید از مجموع توان نامی پنل‌های خورشیدی کمتر یا مساوی باشد.
- نوع باتری (Battery Type): شارژ کنترلرها معمولاً تنظیمات خاصی برای انواع مختلف باتری (سرب-اسید، AGM، ژل، لیتیوم) دارند. انتخاب شارژ کنترلر با تنظیمات مناسب برای نوع باتری مورد استفاده، برای شارژ بهینه و افزایش طول عمر باتری ضروری است.
- مراحل شارژ (Charging Stages): اکثر شارژ کنترلرهای مدرن از چند مرحله برای شارژ باتری استفاده می‌کنند (مانند Bulk، Absorption، Float، Equalization) که به شارژ کامل و ایمن باتری کمک می‌کند.
- حفاظت‌ها (Protections): شارژ کنترلرها باید دارای حفاظت‌های مختلفی مانند حفاظت در برابر اضافه جریان، اتصال کوتاه، پلاریته معکوس، ولتاژ پایین/بالای باتری و دمای بیش از حد باشند.
- قابلیت‌های اضافی: برخی از شارژ کنترلرها دارای ویژگی‌های اضافی مانند نمایشگر LCD، پورت USB، قابلیت اتصال به سنسور دما، قابلیت ارتباط از راه دور و تنظیمات قابل برنامه‌ریزی هستند.
