برکت عملگر Bracket
برکت عملگر، قطعه‌ای ساختاری است که برای اتصال و نگهداری عملگر (Actuator) بر روی بدنه شیر کنترلی (Valve Body) به کار می‌رود. این قطعه نقش مهمی در اطمینان از اتصال محکم و پایدار بین این دو جزء اصلی شیر کنترلی ایفا می‌کند و همچنین موقعیت صحیح عملگر نسبت به شیر را تضمین می‌کند تا حرکت استم (Stem) به درستی منتقل شود.
اهمیت برکت عملگر:
- اتصال پایدار: برکت باید به اندازه‌ای قوی و محکم باشد که وزن عملگر و نیروهای ناشی از عملکرد آن (فشار هوا، نیروی الکتریکی و غیره) و همچنین نیروهای واکنش از طرف شیر (فشار سیال) را تحمل کند. هرگونه لرزش یا حرکت ناخواسته عملگر می‌تواند بر دقت و عملکرد شیر تاثیر منفی بگذارد.
- تراز بندی صحیح (Alignment): برکت باید عملگر را در موقعیت صحیح و هم‌راستا با استم شیر قرار دهد. عدم تراز بندی می‌تواند منجر به سایش زودرس قطعات، افزایش اصطکاک و در نهایت آسیب دیدن شیر یا عملگر شود.
- انتقال نیرو: برکت به طور غیرمستقیم در انتقال نیرو نقش دارد، زیرا یک اتصال قوی بین عملگر و شیر را فراهم می‌کند تا نیروی تولید شده توسط عملگر به استم منتقل شود.
- دسترسی برای نگهداری: طراحی برکت باید به گونه‌ای باشد که امکان دسترسی آسان به اجزای عملگر و شیر برای بازرسی، تنظیم و نگهداری فراهم شود.
- انعطاف‌پذیری نصب: در برخی موارد، برکت‌ها امکان تنظیم موقعیت عملگر نسبت به شیر را در زوایای مختلف فراهم می‌کنند تا نصب در فضاهای محدود آسان‌تر شود.

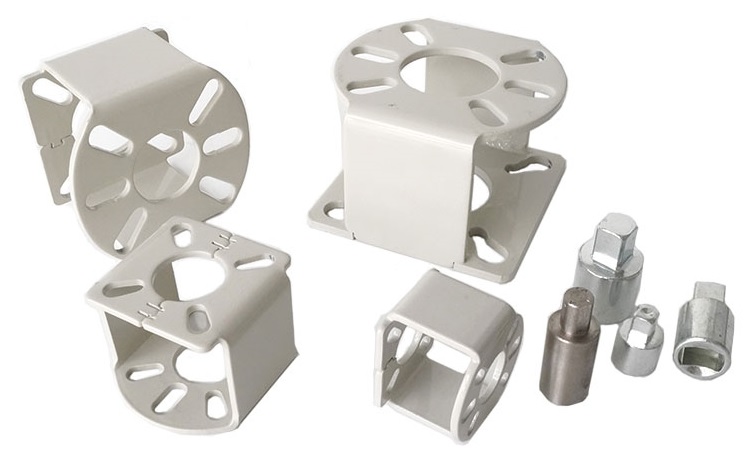

برکت و کوپلینگ شیر کنترلی و قطع و وصل (ساخته شده توسط شرکت ژیکاسه الکتریک)
انواع برکت‌های عملگر:
طراحی برکت عملگر می‌تواند بسته به نوع عملگر، اندازه شیر و سازنده متفاوت باشد. برخی از انواع رایج برکت‌ها عبارتند از:
- برکت‌های یوکی (Yoke Brackets): در عملگرهای پنوماتیکی با ساختار یوک (Yoke)، برکت معمولاً به صورت دو بازوی قوسی شکل است که در دو طرف بدنه شیر قرار می‌گیرند و عملگر در بالای آن‌ها نصب می‌شود. این نوع برکت‌ها معمولاً بسیار قوی و پایدار هستند.
- برکت‌های ستونی (Column Brackets): در برخی از طراحی‌ها، یک یا چند ستون از بدنه شیر بالا می‌آیند و عملگر بر روی این ستون‌ها نصب می‌شود.
- برکت‌های جانبی (Side-Mounted Brackets): در مواردی که فضای بالای شیر محدود است، عملگر ممکن است به صورت جانبی با استفاده از یک برکت مخصوص به بدنه شیر متصل شود.
- برکت‌های با طراحی خاص: برخی از سازندگان ممکن است از طراحی‌های برکت منحصر به فرد خود برای اتصال عملگر به شیر استفاده کنند.
جنس و ساختار برکت:
برکت‌های عملگر معمولاً از مواد فلزی مقاوم مانند فولاد کربنی، فولاد ضد زنگ یا چدن ساخته می‌شوند تا استحکام و پایداری لازم را داشته باشند. طراحی آن‌ها باید به گونه‌ای باشد که بتوانند وزن عملگر و نیروهای عملیاتی را بدون تغییر شکل یا شکستگی تحمل کنند.
در هنگام نصب شیر کنترلی، اطمینان از نصب صحیح و محکم بودن برکت عملگر بسیار مهم است. همچنین، در طول دوره بهره‌برداری، بازرسی دوره‌ای برکت برای اطمینان از عدم وجود خوردگی، ترک یا شل شدن اتصالات ضروری است.
